活到老学到老是人尽皆知的,人生是一个不断学习的过程,学无止境,只有学习更多的知识,才能把自己打造成一个坚不可摧的巨人,然而我不止活到老学到老还玩到老,活得开心,活得漂亮。我们一起来学习阀门的基础知识:
阀门是流体管路的控制装置。其基本功能是接通或切断管路介质的流通,改变介质的流动方向,调节介质的压力和流量,保护管路和设备的正常运行。
一、阀门的分类
按用途和作用可分为:
1、截断阀:截断或接通管道介质。如:闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。
2、止回阀:防止管道中的介质倒流。
3、分配阀:改变介质的流向,分配、分离或混合介质的作用。如分配阀、疏水阀、三通球阀。
4、调节阀:调节介质的压力和流量。如减压阀、调节阀、节流阀。
5、安全阀:防止装置中介质压力超过规定值,提供超压安全保护作用。
二、阀门的基本参数
1、阀门的公称通径(DN)。
2、阀门的公称压力(PN )。
3、阀门的压力与温度等级:当阀门的工作温度超过公称压力的基准温度时,其***大工作压力必须相应降低。

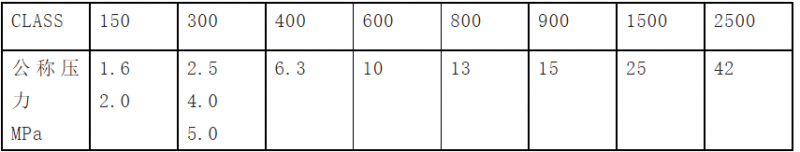

4、阀门的压力单位换算:
5、阀门的适用介质:
工业阀门应用于石油、化工、冶金、电力、核能等行业,通过的介质有气体(空气、蒸气、氨气、氮气、氢气、煤气、石油气、天然气等);液体(水、液氨、油类、酸、碱类等)。其中一些有极强的腐蚀性,还有的具有强辐射。
三、公称压力分类
1、真空阀:工作压力低于标准大气压。
2、低压阀:公称压力 PN≤1.6MPa。
3、中压阀:公称压力 PN为2.5~6.4 MPa。
4、高压阀:公称压力 PN为10~80.0 MPa。
5、超高压阀:公称压力 PN≥100 MPa。
四、工作温度
1、常温阀:用于介质工作温度-40℃≤t≤120℃。
2、中温阀:用于介质工作温度120℃<t≤450℃。
3、高温阀:用于介质工作温度t>450℃。
4、低温阀:用于介质工作温度-100℃≤t≤-40℃。
5、超低温阀:用于介质工作温度t<-100℃。
五、连接方法
1、螺纹连接阀门:阀体有内或外螺纹,与管道螺纹连接。
2、法兰连接阀门:阀体带有法兰,与管道法兰连接。
3、焊接连接阀门:阀体带有焊接坡口,与管道焊接连接。
4、卡箍连接阀门:阀体带有夹口,与管道夹箍连接。
5、卡套连接阀门:与管道采用卡套连接。
6、对夹连接阀门:用螺栓直接将阀门及两头管道穿夹在一起的连接方式。
六、阀门型号的组成顺序如下
1□ 2□ 3□ 4□ 5□ 6□ 7□
类型代号(1),传动方式代号(2), 连接型式代号(3), 结构型式代号(4),阀座密封面材料代号(5),公称压力数值 (6), 阀体材料代号(7)。
1、类型代号(用汉语拼音字母表示):闸阀Z,旋塞阀X,疏水阀S,截止阀J,止回阀H,减压阀Y,节流阀L,安全阀A,柱塞阀U,球阀Q,调节阀T,隔膜阀G,蝶阀D,排污阀P。
注:低温(低于-40℃)阀门代号前加D;保温阀门代号前加B;带波纹管阀门代号前加W;抗硫的阀门代号前加K。
2、传动方式代号(阿拉伯数字表示):电磁动0,正齿轮4,气-液动8,电磁-液动1,伞齿轮5,电动9,电-液动2,气动6, 蜗轮3, 液动7。
注:手动以及安全阀、减压阀、疏水阀本代号省略。
3、连接形式代号(阿拉伯数字表示):内螺纹1,外螺纹2,法兰4,焊接6,对夹7,卡箍8,卡套9。
注:焊接包括对接和承插焊
七、阀门性能知识
1、密封性能
阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力,它是阀门***重要的技术性能指标。阀门的密封部位有三处:启闭件与阀座两密封面间的接触处;填料与阀杆和填料函的配合处;阀体与阀盖的连接处。
2、流动介质
介质流过阀门后会产生压力损失(既阀门前后的压力差),也就是阀门对介质的流动有一定的阻力,介质为克服阀门的阻力就要消耗一定的能量。从节约能源上考虑,设计和制造阀门时,要尽可能降低阀门对流动介质的阻力。
3、启闭力和启闭力矩
启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。关闭阀门时,需要使启闭件与阀座两密封面间形成一定的密封比压,同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的磨擦力,因而必须施加一定的关闭力和关闭力矩,阀门在启闭过程中,所需要的启闭力和启闭力矩是变化的,其***大值是在关闭的***终瞬时或开启的***初瞬时。设计和制造阀门时应力求降低其关闭力和关闭力矩。
4、启闭速度
启闭速度是用阀门完成的一次开启或关闭动作所需的时间来表示。一般对阀门的启闭速度无严格要求,但有些情况对启闭速度有特殊要求,如有要求迅速开启或关闭,以防止发生事故,有的要求缓慢关闭,以防产生水击等,这在选用阀门类型时应加以考虑。
5、动作灵敏度和可靠性
这是指阀门对于介质参数变化,做出相应反应的敏感程度。对于节流阀、减压阀、调节阀等用来调节介质参数的阀门以及安全阀、疏水阀等具有特定功能的阀门来说,其功能灵敏度与可靠性是十分重要的技术性能指标。
6、使用寿命
它表示阀门的耐用程度,是阀门的重要性能指标,并具有很大的经济意义。通常以能保证密封要求的启闭次数来表示,也可以用使用时间来表示。
八、阀门基本知识
1、公称直径:是指阀门与管道连接处通道名义直径。DN表示。
2、公称压力:是指阀门的机械强度有关的设计压力。用PN表示。
3、闸 阀:用来接通或截断管路中的介质,不适用于调节介质流量。它适用的压力、温度及口径范围很大,尤其适用于大、中口径的管道。
3.1 优点:
A、流体阻力小。
B、启闭较省力。
C、介质的流动方向一般不受限制。
3.2 缺点:高度大、启闭时间长。密封面易产生擦伤。
3.3 闸阀按阀杆结构和运动方式:明杆和暗杆。楔式和平行式。
3.4 闸板:刚性单闸板、弹性单闸板、双闸板等。
4、蝶阀:是用随阀杆转动的圆形蝶板作启闭件,以实现启闭动作的阀门。它主要做截断阀使用,也可以设计成具有调节或截断兼调节的功能。
4.1 优点:
A、结构简单、体积小,重量轻。
B、流体阻力小。中大口径的蝶阀,全开时的有效流通面积较大。
C、启用方便迅速而且比较省力。
D、低压下可实现良好的密封。
E、调节性能好。
4.2 缺点:受密封材料的限制,蝶阀的使用压力和工作温度范围较小,大部分蝶阀采用橡胶密封圈,工作温度受到橡胶材料的限制。
5、截断阀类:主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。
6、调节阀:主要用于调节介质的流量、压力等。包括:调节阀、节流阀、减压阀等。
7、止回阀:用于阻止介质倒流,包括各种结构的止回阀。分为:升降式、旋启式、碟式及隔膜式等几种类型。
8、分流阀类:用于分配、分离或混合介质。包括各种结构的分配阀和疏水阀等。
9、安全阀类:用于超压安全保护。包括各种类型的安全阀。
10、阀门一般所具备的性能: 密封性能、强度性能、调节性能、动作性能和流通性能。
11、阀门的组成:有驱动装置、运动机构、关闭件、密封件、紧固件和壳体组成。
12、截止阀:直通式、直流式和直角式。直通式是***常见的。但其流体阻力***大。直流式的流体阻力小,多用于含固体颗粒或粘度大的流体。
12.1 优点:
A、截止阀的结构比较简单,制造与维修较方便。
B、密封面不易磨损,擦伤,密封性较好,寿命较长。
C、起闭时阀瓣行程较小,起闭时间较短,阀门高度较小。
12.2 缺点:
A、流通阻力大。
B、起闭力矩大,启闭较费力。
C、介质流动方向受限制。
12.3 截止阀的结构形式:
A、直通式:常见的结构形式,其流体阻力***大。
B、直流式:流体阻力小,多用于含固体颗粒或粘度大的流体。
C、直角式:较小通径、较高压力。
13、节流阀:是通过改变流道截面以控制流体的压力及流量,属于调节类,但由于它的结构限制,没有调节阀的调节特性,故不能代替调节阀使用。
节流阀的启闭件大多为圆锥流线型。其结构简单,便于制造与维修,成本低。调节精度不高,不能代替调节阀。不能作为截断阀使用,无密封性能要求。
14、球阀: 是用带圆形通孔的球体做启闭件,球体随阀杆转动,以实现启闭动作的阀门。
14.1 优点
A、流体阻力小 全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线相通,介质流过球阀,相当与流过一段直通的管子,在各类阀门中球阀的流体阻力***小。
B、启闭迅速 启闭时只需把球体转动90°,方便而迅速。
C、结构较简单,体积小,重量较轻。特别是它的高度远小于闸阀和截止阀。4.密封性能较好。球阀一般采用具有弹性的软质密封圈。
14.2 缺点
使用温度范围较小。球阀一般采用软密封圈,使用温度受材料的限制。密封材料的开发及金属硬密封球阀的应用能扩大球阀的使用温度范围。
14.3 球阀的结构形式:按结构的密封机理,球阀可分为浮动球和固定球球阀。前者主要靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到限制。而后者的球体由安装在阀体上的上下两个轴承支持,球体的位置固定,密封作用是靠弹簧和介质压力使阀座压向球体而实现的。因而启闭力矩较小,使用于高压和大口径场合。15、安全阀的选用
1、优质安全阀的显著特点:
1.1 阀门安装尺寸符合***相关标准的要求。1.2 安全性。阀门出厂时按***相关标准进行了强度试验与密封试验,确保阀门的机械性能符合***标准的要求。1.3 灵敏性。阀门的起跳条压力、回座压力,在***标准及用户要求的范围内,起跳压力准确、起跳迅速,回座压力稳定。1.4 密封性。阀门回座后密封性能优良,无泄漏。1.5 有排放量要求的安全阀,阀门起跳后排放量达到***标准规定的要求之机械特性,阀门的密封性能及其它性能保持稳定,不发生变化。
1.6 安全阀是一种用于受压设备,容器或管路上的自动压力释放装置。当被保护系统内的压力升高超过允许值时,阀门自动开启,排出部分多余的介质,以防止系统压力继续升高,当系统压力降低到某规定值时,阀门由能自动关闭,从而保证系统正常运行。如何正确选用安全阀直接关系到使用单位的经济效益和操作人员及设备的安全,下面概略介绍安全阀选用的几个要点:A、工作压力级(压力等级)的确定。
安全阀的工作压力与工作压力以及弹簧的工作压力级有着不同的含义,不能混为一谈。工作压力是指安全阀正常运行时阀前所承受的静压力,它与被保护系统或设备的工作压力相同。而弹簧的工作压力级则是指某一根弹簧所允许使用的工作压力范围,在该压力范围内,安全阀的开启压力(即整定压力)可以通过改变弹簧的预紧压缩量进行调节。同一公称压力的安全阀,根据弹簧设计要求,可以分为多种不同的工作压力级。具体划分见下表,划分的前提是能足以保证各个工作压力级的压力上限与下限均能符合有关标准所规定的动作性能指标。
B、选用安全阀时,应根据所需开启压力值确定阀门的工作压力级。
1.7 选用条件
(1)公称通径的选用
安全阀的公称经应根据被保护系统所必需的排放量来确定。几所用全阀的额定排量应大于并尽可能接近必需排放量。被保护系统所必需的排放量是指系统发生异常超压时为防止过分超压所必须排除的介质量,它是由系统或设备的工作条件、容量以及可能引起超压的原因等因素来决定。
(2)材质的确定
选用安全阀的材质应考虑介质的工作温度、工作压力,介质性能以及材料的工艺性,经济性等多种因素。一般情况下用户可根据我单位提供的安全阀样本中列举的不同型号安全阀的工作温度、压力范围以及代表性使用介质的种类进行选用。
(3) 特殊结构安全阀的选用
A、带散热器安全阀的选用
这种类型安全阀一般是用于介质温度较高的场合,以便于降低弹簧腔室的温度。通常当封闭式安全阀使用温度超过300℃以及开放式安全阀使用温度超过350℃时,应选用带散热器的安全阀。 B、波纹管安全阀
对承受附加背压力的安全阀,而且其背压力变化量超过整定压力10%时,应选用这种安全阀。另外对使用有腐蚀性介质的安全阀,为防止弹簧及导向机构受介质腐蚀,也应选用波纹管安全阀。1.8 一般安全阀订货须知订购一般安全阀应注明下列各项内容:
(1)安全阀的型号、公称通径、公称压力。(2)安全阀的工作压力级或开启压力(整定压力)值.(3)阀体材质及密封面材质.1.9 订购特殊安全阀时,除应注明安全阀的型号、公称通径以及开启压力之外,尚需注明以下各项:
(1)安全阀排放压力的至高值及回座压力(或启闭压差)至低值;
(2)被保护系统或设备的必须排量及拟装设阀门的数量;
(3)使用介质及其重度(液体)或分子量(气体);
(4)阀门进口介质温度;
(5)阀门承受背压的类型及数值;
(6)其他要求。

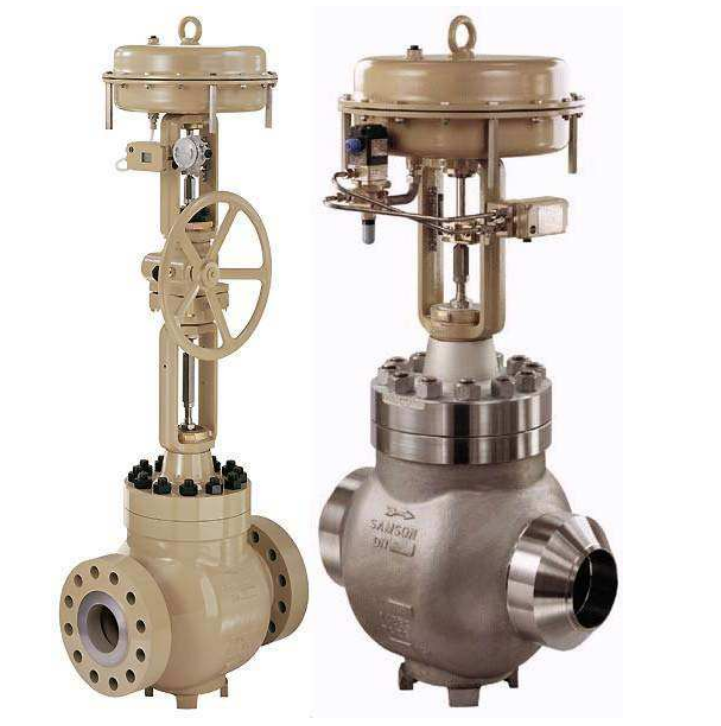

欢迎前来咨询采购萨姆森阀门定位器、SAMSON阀门、萨姆森气动调节阀。
